GX-SK21A 数控车床维修实训设备

 一、产品概述

     该套设备是广州广学教学设备有限公司与劳动与社会保障部职业技能鉴定中心、中国高技能装备研究所、广东劳动厅电工专家组等专家、教授、工程师共同为数控机床维修及电工技师、高级技师的职业培训与技能鉴定而研制的，集PLC、变频器、交流伺服于一体的标准化实训设备。适应于高级职业学院、技师学院、技工学校、中等职业院校用于培养学生掌握数控机床的编程方法，数控机床电气设计、安装、调试、维修等实际动手能力，也适用于电工类技能与高技能人才的培训、教学、实验实操、考核、鉴定等使用。

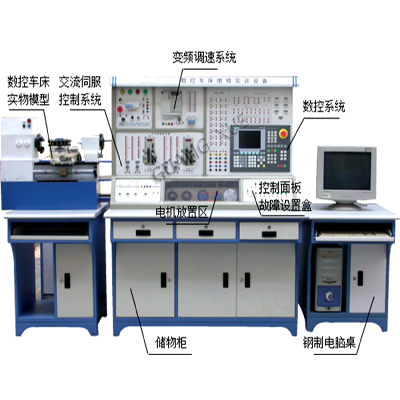

     该套设备采用模块化设计，主要由电源模块、操作面板模块、变频调速模块、交流伺服模块、电机模块、按钮模块及故障设置模块所组成。该设备采用开放式设计，学员可在设备上进行数控编程、交流伺服的操作、变频器的操作等方面单一技能的操作实训，也能够模拟工业生产现场根据各自情况对系统的控制要求，进行自行设计、组合安装、调试，从而更好地培养学生的动手能力和分析能力。同时该设备也为科研人员进一步了解数控车床结构、进行数控系统的二次开发提供了必要的平台。

二、技术参数

1）工作电源：三相五线  380V±5％  50Hz；

2）安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护；

3）额定功率：≤0.75Kw；

4）环境温度：－10℃ ～40 ℃；

5）相对湿度：≤90%(25 ℃)；

6）数控系统：广数 GSK-980TD1；

7）变 频 器：FR-E540-0.75KW；

8）交流伺服：TD98B；

9）进给电机：300W  含脉冲编码器；

10）主轴电机：180W；

11）外形尺寸：2650×800×1650mm；

12）模型尺寸：600×700×580mm；

13）设备重量：120kg。
