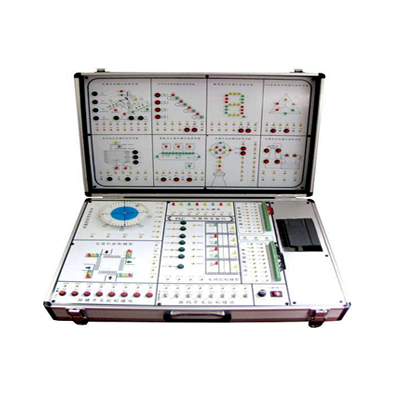

GX-PLC15L可编程控制器实验箱

一、产品特点

  1）PLC可编程控制器实验箱PLC主机采用西门子S7系列CPU226，功能上完全满足目前高等院校的PC教学要求。也可按照用户要求，使用其他品牌的PC主机，如三菱、欧姆龙、松下、富士等，而实验模块不作改动；

  2）采用模块化设计，包括PLC主机模块和14个实验模块。各模块间相互独立。在主机模块中，所有输入输出端口都通过导线连接到实验板上的镀金孔上，各实验模块都有独立的输入、输出、公共端，这样在实验时只需连接所用到的端口。用户可方便扩展自己的模块，也为以后实验系统的升级提供了保障。也可根据用户要求，更改不同的实验模块；

  3）较多地采用了实物产品，提高了实验的真实程度，确保了实验的实用性；

 （1）采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机，其中减速步进电机配有单片机控制的伺服电路，运转平滑、精确，噪声小；

 （2）使用了十个继电器，并在实验板上画有继电器的正反转接法示意图，让学生理解并掌握继电器在正反转控制电路中的使用方法；

 （3）使用了十二个传感器，可完成闭环控制实验，如电梯、刀库等实验；

  4）实验项目由基本指令实验，常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求；

  5）在实验箱的设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以及以后实验系统的升级；

  6）配备MCGS工控组态软件，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪，实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，使学生很快就能适应现场的实际操作；

  7）实验项目丰富，扩展灵活，使用可靠，在教学活动或项目开发中易于使用和维护，是目前国内市场上一款性价比极高的PLC教学实验设备。

二、技术性能

1）输入电源：AC: 220V 50HZ ，有漏电保护开关；

2）工作环境温度：-10-55℃ 相对湿度<85%(25℃)；

3）主机（推荐配置）：

  西门子CPU226（6ES7216-2BD23-0XB8）   输入24点、输出 16点;

4）输出24V、2A。过流、过载、过压保护。
