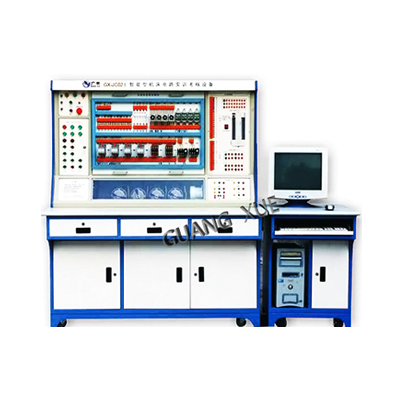

GX-JC02 I智能型机床电路实训考核设备

一、产品概述

       本实验设备符合《维修电工》国家职业资格三级实训考核要求，根据其中对机床电路的维修、维护以及对机床电路的PLC控制而改造开发制造的。适合与初级、中级、高级电工以及技师的实训与考核。

       本实验设备采用模块化设计，所有实验模块都是标准化的制作，通过接插头的方式与机头进行连接。每种模块都包含该种机床电路所用到的元器件，并合理地分布在实验模块上，可以通过两种方式进行连接：1经典电路的排故实验：在这种模式下，各种元器件都已经连接成该种机床的电路，老师可以通过电脑或手动设置故障点，学员需要通过测量各个元器件的开放触点进行诊断工作，这样可以训练学员对实际电路的掌握，及综合电工知识的运用情况；2数控化改造实验：在这种模式下，各种有关输入输出的元器件都会脱离原机床电路，其控制触点将会引到插线端子上，学员只需通过迭插线将器件与PLC相连，以及对PLC的编程，就可通过程序控制该种机床的工作。

二、技术参数

1．示教部分

1)工作电源：三相五线  380V±5％  50Hz；

2)安全保护：漏电保护（动作电流≤50mA），过流保护；

3)规格尺寸：2400×800×780mm；

4)额定功率：<11KW（12台为例）；

5)环境温度：－10℃ ～40 ℃；

6)相对湿度：<85%；

7)设备重量：100Kg。

2．学生部分

1)工作电源：AC380±5％（三相五线）50Hz；

2)额定功率：≤0.8KW；

3)环境温度：－10℃ ～40 ℃；

4)相对湿度：≤85%；

5)外形尺寸：1950×800×1650mm（带电脑桌）；

6)双速电机：380V 370W/450W；

7)三相电机：380V 90W；

8)P  L  C：三菱FX2N－48MR（带FX0N-8EYR）；

9）设备重量：150kg。
