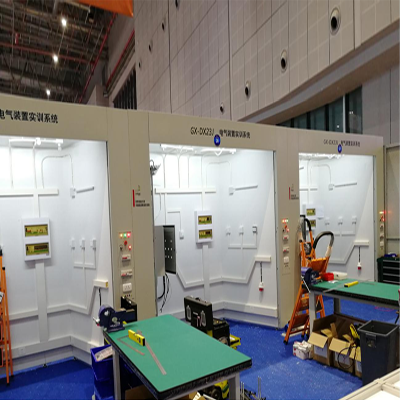

一、设备简介
GX-DX23J电气装置设备是第45届世界技能大赛中国选拔赛的指定设备，符合相关的世界技能大赛的技术要求和标准；针对大赛的竞赛标准和工艺，培养学生各种不同的创新设计能力、实践操作能力和工程实践能力；作为世界大赛中国选拔赛的指定设备，在中国受到极大的关注，设备另配有与世界技能大赛的配套资源包。
电气装置项目参考世界技能大赛的竞赛方式和比赛思路，结合技工学校的实训教学特点所设计，与世界大赛电气装置项目的信息同步，资源完全共享。设备搭建后完全符合世界大赛现场的环境，让学生身临其境感受世界大赛的魅力。
设备相关的配套资料，包含有设备配套世界大赛和国赛的试题与评分标准等资料，还包含有与世界大赛接轨的实训模拟题和评分标准，安全与健康规范等资料。
二、技术参数
1）外形尺寸：呈梯形结构，外层由网孔板搭建，内层由五块模拟墙面组合而成
1.1 左手面板（A）/1200 x 2400 x1.6 mm
1.2 右手面板（B）/1200 x 2400 x1.6 mm
1.3 正面面板尺寸
• 面板（一）/1545*1425mm 1块
• 面板（二）/1545*952mm 1块
1.4左面板与主面板夹角为109°
2）操作台
操作台：1500(L)X750(W)X800(H)
为作业人员提供操作平台，避免各种因素的干扰，方便操作，保障作业人员的安全，保障任务的完成起到关键性的作用。
3）供电电源：使用新兴技术进行电气设备安装，每个工位配备设备有电源插座（AC380V三相五线）1个、计算机电源插座（AC220V单相）1个、选手施工电源插座（AC220V单相）1个，工位内配备照明日光灯，插排1个。
3.1输入电压：三相五线制380V±10% 50HZ
3.2工作环境：环境温度范围为-5～40℃
3.3装置容量：交流＜4KVA
3.4安全保护：漏电保护（动作电流≤30mA），过电流保护，过载保护,急停保护，欠压保护
3.5相对湿度：＜85％
