GX-CGQ16B-Ⅵ温度测控实验设备

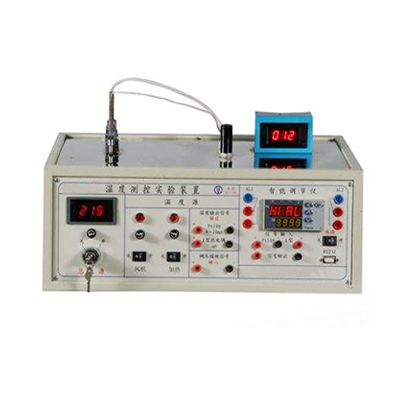

该设备由实验温度箱、加热器、可控硅调压模块、风扇、温度传感器等组成。可以和智能调节仪组成温度检测和闭环PID调节温度控制系统。 提供温度检测:①Pt100(选用0—200℃)温度变送器,输入4—20mADC信号。②K型热点偶输出mV级控制信号。③工业水银温度计0—200℃。④配有3位LED数显表。 可通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件,实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有多重安全保护,提供IEC标准信号及相关测试点供单片机接入进行编程实验。 本实验设备采用工业级传感器,IEC标准的信号输出。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。装置放置于实验桌台面上,可独立操作实验或连接上位计算机。

 一、产品概述

      该设备由实验温度箱、加热器、可控硅调压模块、风扇、温度传感器等组成。可以和智能调节仪组成温度检测和闭环PID调节温度控制系统。

      提供温度检测:①Pt100(选用0—200℃)温度变送器,输入4—20mADC信号。②K型热点偶输出mV级控制信号。③工业水银温度计0—200℃。④配有3位LED数显表。

     可通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件,实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有多重安全保护,提供IEC标准信号及相关测试点供单片机接入进行编程实验。

      本实验设备采用工业级传感器,IEC标准的信号输出。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。装置放置于实验桌台面上,可独立操作实验或连接上位计算机。

二、技术参数

1)供电电源:AC220V±5% 3A 有良好接地;

2)仪表输入输出信号符合IEC标准;

3)温度源,220VAC,最高温度200℃,常用设定宜0—150℃;

4)工业人工智能调节仪  精度0.5级;

5)500mm(长)300mm(宽)350mm(高);

6)重量:约10kg。
