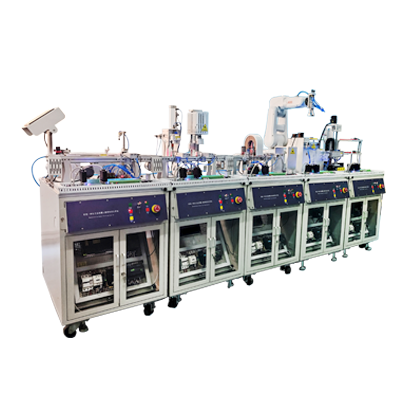

GX-ZDH13F-01 机电一体化综合实训设备

一、产品概述

       该套系统是基于《国家中长期人才发展规划纲要(2010-2020年)》对经济社会发展重点领域急需紧缺专门人才及创新型科技人才的培养要求，依据国家相关职业工种培养及鉴定标准，结合中国当前制造业的岗位需求，接轨世界技能竞赛（World skills）相关标准及规程开发设计而成。该套系统由“工作站”(Working Station）形式综合体现。

       “工作站”可以模块方式自由组合，形成多种模式，操作者不但在实习、工作中培养、训练了机械装调、电气管路连接、程序设计、工业机器人应用、传感器应用、计算机应用、检修排故、触摸屏组态、伺服、步进驱动控制等机电专业技能，同时也体验到职业素养中的社会能力与方法能力。

       该设备技术涵盖面广，定位前瞻，是机电一体化专业教学实习、技能鉴定和技能竞赛的绝佳载体。

二、技术参数

1)额定电压：AC380V ±10%；

2)额定功率：3.3KW；

3)环境湿度：≤90%；

4)安全保护功能：急停按钮，漏电保护，过欠压保护，过流保护，过热保护；

5)PLC: 西门子S7-200Smart  SR40  220VAC；

6)伺服：西门子6SL3210-5FE10-4UA0；

7)变频器：MM420；

8)步进电机：XY系列；

9)触摸屏：TPC7062KX，7寸；

10)机器人：三菱 RV-2F-1D-S11；

11)设备重量：330kg；

12)(1)单站尺寸：L600mm×W720mm×H1500mm

     (2)设备尺寸：L4800mm×W720mm×H1500mm

     (3)工作站尺寸：L4800mm×W2500mm×H1500mm
