GX-JX23C重型钳工工作台技术方案

一、技术参数

1) 整体尺寸：长1800宽780高1850；

2) 桌架：采用40*80 壁厚2.0mm厚宝钢一级冷轧板制作成，钢材均施以酸洗、磷化和喷塑处理，以防止金属锈蚀；

3) 承重：均载1000KG；

4) 桌面： 2.0mm厚度不锈钢；

二、功能描述

1) 桌脚钢框架与地面相接处附水平调整脚垫，其调整高度80mm。

2) 工作台上面配有方形挂板和配套工挂钩，工作台方孔挂钩卡入式安装方式，可实现一人操作完成设备挂钩安装。该固件尺寸与网孔板孔位相符合并能方便卡入式安装固定功能。满足设备安装于网孔板的重力需求。满足各种工具摆放。

3) 一套重型钳工工作台含2个学生实训工位，实训工位之间可相互独立操作。

4) 桌体配有电源插，顶部配有日光灯管。

5) 底部配有三个抽屉可供学生进行工具和资料存放。

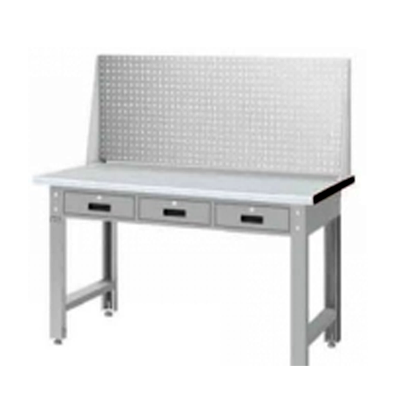

6) 参考图片：

三、台虎钳

1) 重型方钢台虎钳8寸

2) 规格460×220×235

3) 开口度180mm

4) 净重24.5KG

5) 可360度旋转夹坚力3000KG

6) 采用优质材料精密铸造，表面静电喷涂。方型结构提供高强度夹持力，使用安全。

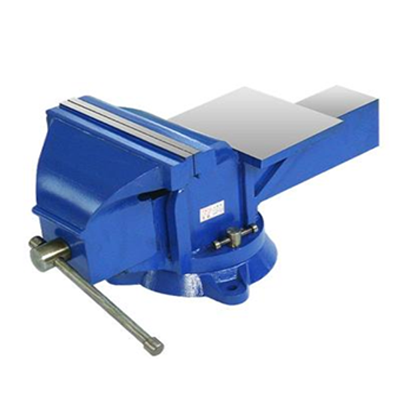

7) 参考图片

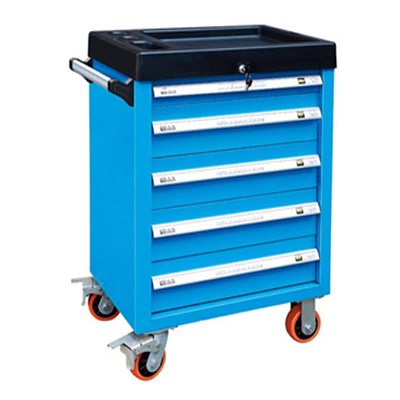

四、重型钳工工具车
