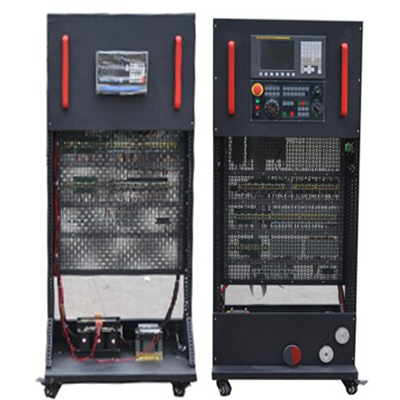

GX-SK21D 数控车床装调维修实训设备

一、功能说明

1）本系统是专门为职业学校、职业教育培训机构研制的数控车床装调与维修考核实训设备，根据机电行业中数控车床维修技术的特点，并结合数控车床装调维修工的技能鉴定要求，对数控车床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、高低压电气控制、机械传动等技术、强化了学生对数控车床的安装、接线、调试、故障诊断与维修等综合动手能力。适合机电类相关专业的教学和培训，也适合数控车床装调维修工、车工等工种的考核与鉴定。

2）独特的一体化结构设计，使得各单元功能更清晰，便于完整的了解数控系统的组成，柜式结构更方便编程与参数的调试；

3）全开放式结构电气安装板，更方便直观的了解电气安装与布局设计；

4）模块化组合设计，更方便各类型项目的教学实训；

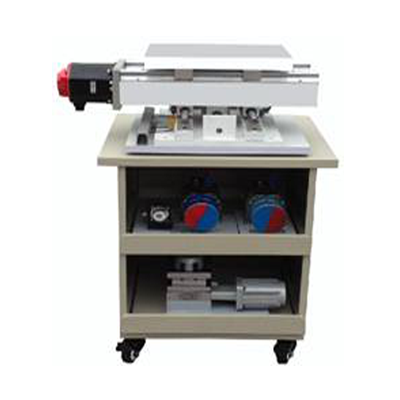

GX-SK21D型双轴滑台实训设备

（一）、功能
1）机械拆装与机电联调

2）直线导轨拆装实训

3）联轴器拆装实训

4）滚珠丝杠螺母副安装实训

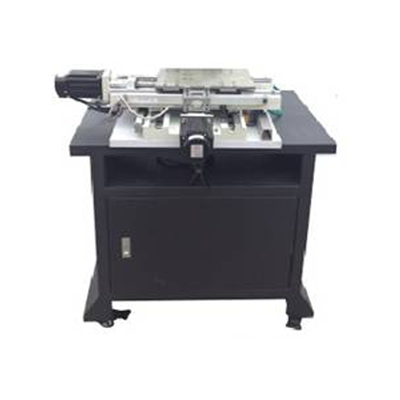

GX-SK21D精密型双轴滑台实训设备

（一）、功能
1）机械拆装与机电联调
2）直线导轨E型块拆装、调整实训
3）联轴器拆装实训
4）滚珠丝杠螺母副拆装实训
5）四工位电动刀架拆装实训；
6）滑台垂直度与平行度检测调整实训

注：该双轴滑台实训设备可加装精密型位移检测单元（光栅尺）。

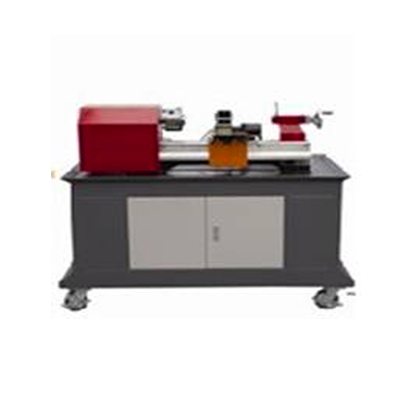

GX-SK21D半实物型数控车床实训设备

（一）、功能
1）机械拆装与机电联调
2）直线导轨拆装、调整实训
3）联轴器拆装实训
4）滚珠丝杠螺母副拆装实训
5）铝、塑料等软质材料加工实训
6）四工位电动刀架拆装实训

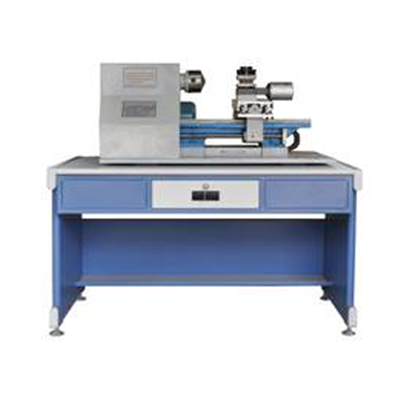

GX-SK21D数控车床实训设备

（一）、功能
1）机械拆装与机电联调
2）直线导轨拆装、调整实训
3）滚珠丝杠螺母副拆装实训
4）铝、塑料等软质材料加工实训
5）四工位电动刀架拆装实训
6）电机与弹性联轴器拆装实训

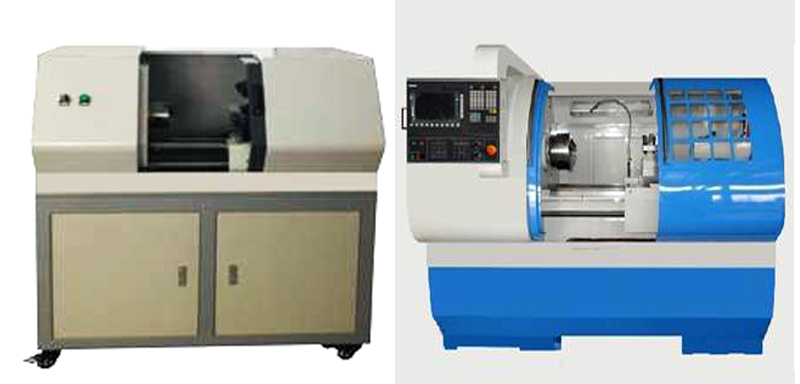

GX-SK21D数控车床实训设备

（一）、功能：
1）数控车床加工实训
2）数控车床机、电调试实训
3）数控车床维修实训
4）四工位电动刀架拆装实训

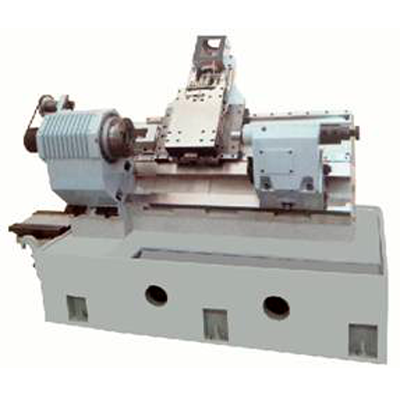

GX-SK21D型高速斜床身数控车床实训设备

（一）、功能
1）数控车床加工实训
2）数控车床维修实训
3）六工位电动刀架拆装实训
4）主轴单元拆装与机电联调实训
5）直线导轨拆装、调整实训
6）滚珠丝杠螺母副拆装实训
7）电机与弹性联轴器拆装实训
8）数控车床精度检测及调整实训
