一、功能概述

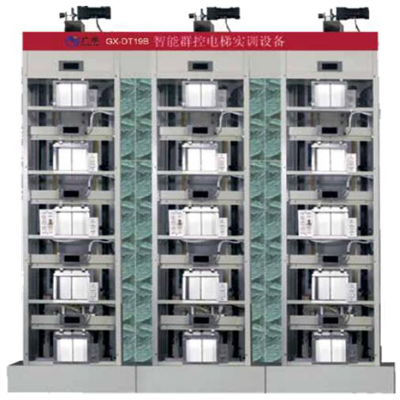

设备采用交流变频调速器与PLC通过开关量或数字量两种模式进行控制，并且设置常见的几十项电路故障供学生实操。整套设备采用三台五层群控电梯，每部电梯都由一台PLC控制，PLC之间通过RS-485串行通讯卡交换数据，电梯外呼统一管理，接近现实中的楼宇电梯控制。通过它，学生不但可以提高故障的检测和排除能力，还可以了解多台PLC联机编程原理从而提高编程技能。整套系统的通讯接口采用开放式结构，且可以联入教学网络中，可以成为楼宇智能化控制系统的一部分。该套系统配备智能考核软件系统，可以在电脑上进行智能考核。适用于大中专院校、技校、职业学校或电梯专业使用。
二、技术参数
1）输入电源：AC380V±10%(三相五线) 50Hz；
2）额定功率：≤2KW；
3）环境温度：-10℃～40℃；
4）相对湿度：≤85%；
5）外形尺寸：2565×855×3000mm；
6）控制柜：800×520×1900mm；
7）变频器：FR-E540-0.4K-CH(或同等功能主流品牌变频器)；
8）ＰＬＣ：三菱FX3U-64MR(或同等功能主流品牌PLC)；
9）控制方式：开关量/数字量双控及VVVF技术；
10）层 数：五层五站×三台；
11）曳引机功率：90W/380V、设备重量：1000Kg。
