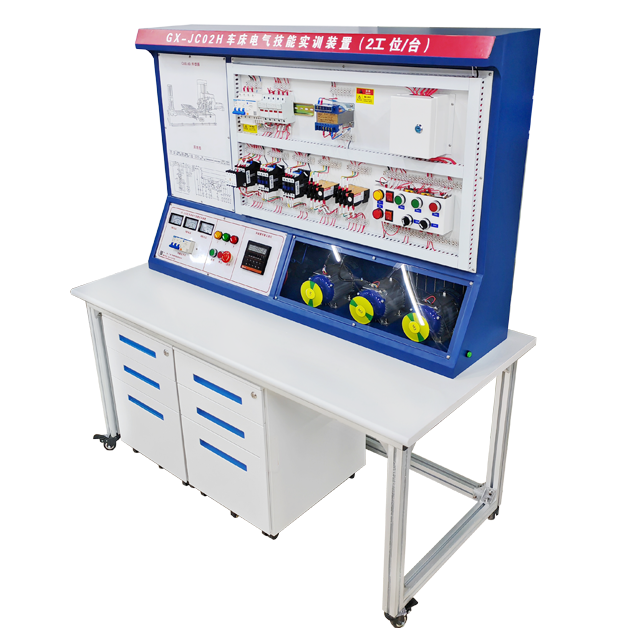

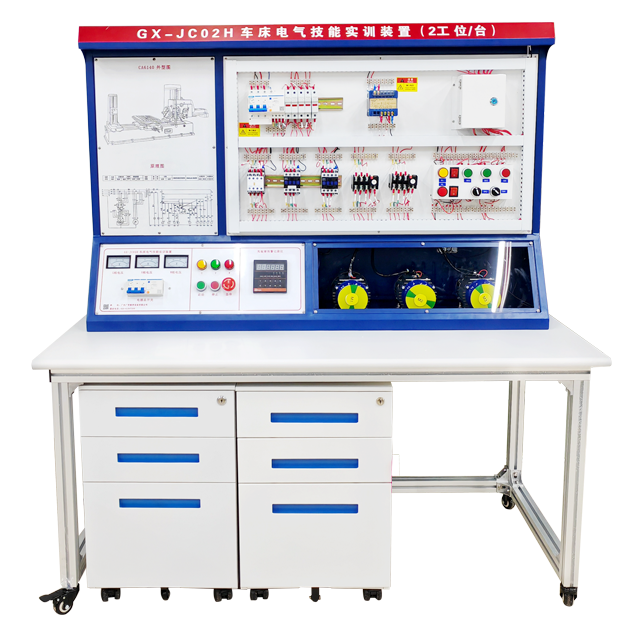

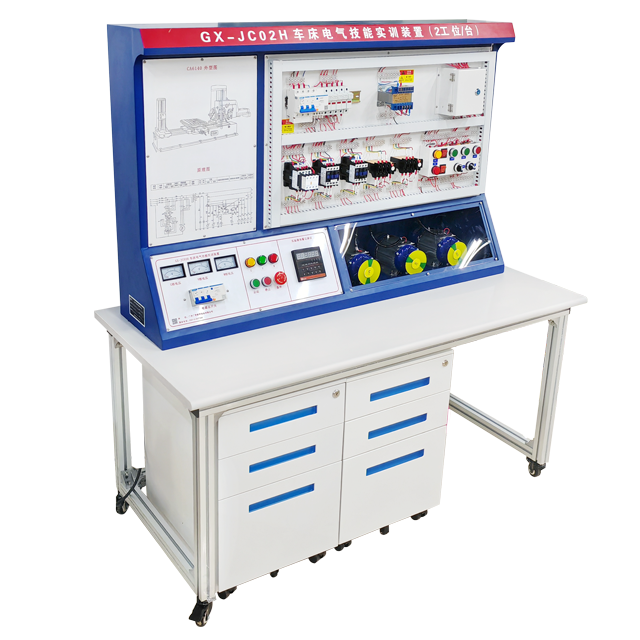

GX-JC02H 车床电气技能实训装置(2工位/台)
  • GX-JC02H 车床电气技能实训装置(2工位/台)

GX-JC02H 车床电气技能实训装置(2工位/台)

一、实验装置的基本配置

    1、交流电源:三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。

    设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。

    实验兼报警记录仪(实验管理器):平时作为时钟使用,具有设定实训考核时间,定时报警、切断电源等功能。

    2、人身安全保护体系:屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即切断电源,确保实验进程安全。

    3、机床立体彩图:面板上印有每种机床的彩色立体外形图,可以很直观地看出各种机床的外形轮廓,机床形态逼真。

    4、三相异步电动机:实验台装有3台三相鼠笼式异步式电动机,分别用作主轴电动机、进给电动机、冷却泵电机等。

    5、故障开关箱:设有16个故障开关。

    6、实验桌:实验桌为铁质双层亚光密纹喷塑结构,桌面密度板,结构坚固,形状似长方体结构;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。

二、技术参数

1)输入电源:三相四线制380V交流电源;

2)结构:实验台为铁质钣金喷塑结构,坚固耐用;

3)工作环境:温度-10℃-+40℃;

4)整机功耗:<2KW;

5)外形尺寸: 1400mm×700mm×1500mm。
