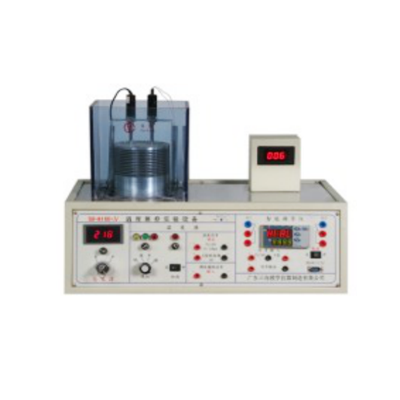

GX-CGQ16B-Ⅴ温度测控实验设备

 一、产品概述

      该产品是系列测控技术实验装置中之一种，实验温度范围0-250℃，可快速升温，快速降温。其重要结构特点是微小、紧凑、美观、安全。装置由实验温度箱、加热器、可控硅调压模块、风扇、K型温度传感器及Pt100传感变送器等组成。可以和智能调节仪组成温度检测和闭环PID调节温度控制系统。

     通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。该设备具有安全保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。

      本实验装置，采用工业级传感器，IEC标准的信号。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。装置放置于实验桌台面上，可独立操作实验或连接上位计算机。

二、技术参数

提供温度检测：

1)Pt100(选用0-250℃)，温度变送器（4-20mADC信 号）；

2)K型热电偶（输出mV级控制信号）；

3)工业水银温度计0-300℃。④配有3位LED温显表。
