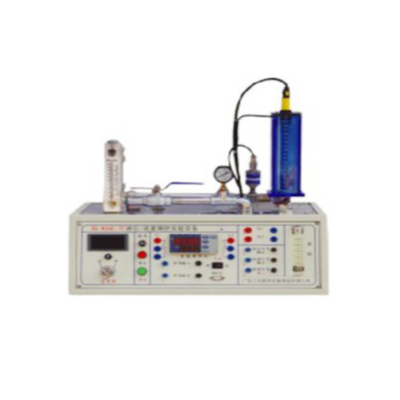

GX-CGQ16B-Ⅳ液位、流量测控实验设备

一、产品概述

      该产品是系列测控技术实验装置中之一种，其重要结构特点是微小、紧凑、美观、安全。装置中共有五种传感变送器，可对流量、液位（单容）组成闭环PID调节液位控制系统或PID调节流量控制系统。

      通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。

      该设备具有多重安全保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。

      本实验装置，采用工业级传感器，IEC标准的信号输出。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。装置放置于实验桌台面上，可独立操作实验或连接上位计算机。

二、技术参数

1）供电电源：AC220V±10%  50HZ±5% 1A 有良好接地；

2）仪表输入输出信号符合IEC标准；

3）超声波液位变送器 量程：0-30cm（智能仪表参数DIH=30）；

     输出信号：4-  20mADC  二线制DC24V 精度0.5级；

4）涡轮流量计 量程：0-300L/min（智能仪表参数DIH=300）；

      输出信号：脉冲输出  精度1级；

5）频率/电流变送器 输出信号：4-20mADC；

6）工业人工智能调节仪  精度0.5级；

7）外形尺寸： 500mm（长）×300mm（宽）×500mm（高）；

8）重量：约15kg。
