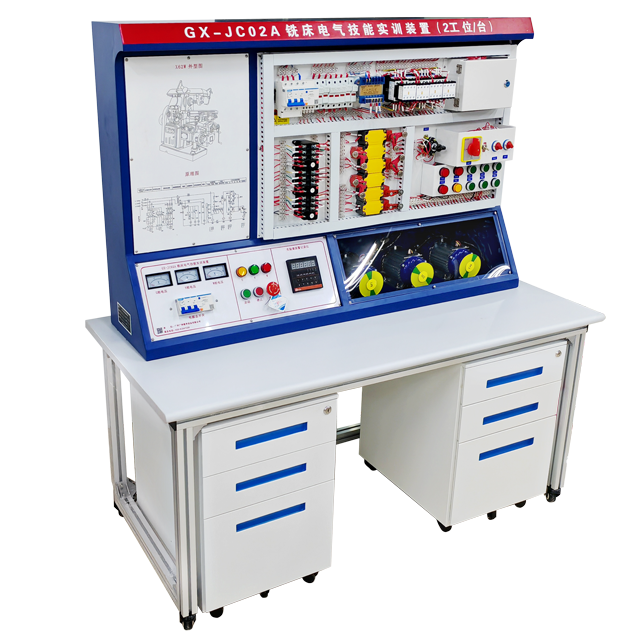

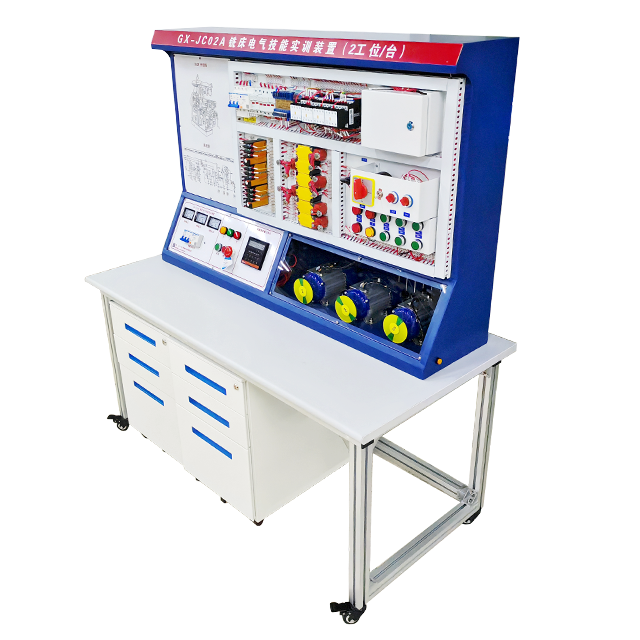

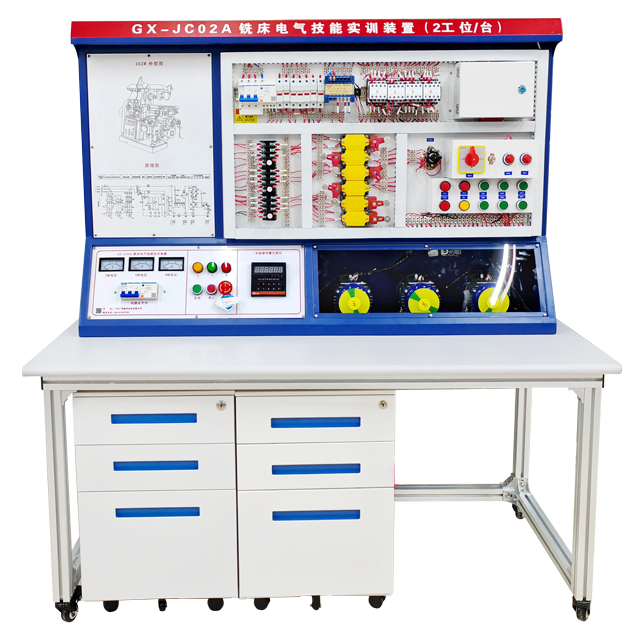

GX-JC02A铣床电气技能实训装置（2工位/台）

一、实验装置的基本配置

    1.交流电源:三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。

    2.人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。

    3.机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓。

    4.三相异步电动机：实验台装有3台三相鼠笼式异步式电动机，分别用作主轴电动机、进给电动机、冷却泵电机等。

    5.故障开关箱：设有32个故障开关。

    6.实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面密度板，结构坚固，形状似长方体结构；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。

二、技术参数

1)输入电源：三相四线制380V交流电源。

2)结构：实验台为铁质钣金喷塑结构，坚固耐用；

3)工作环境：温度-10℃-+40℃；

4)整机功耗：＜2KW；

5)外形尺寸： 1400mm×700mm×1500mm）。
