GX-QY11D 气动液压基础实训考核设备

一、设备简介

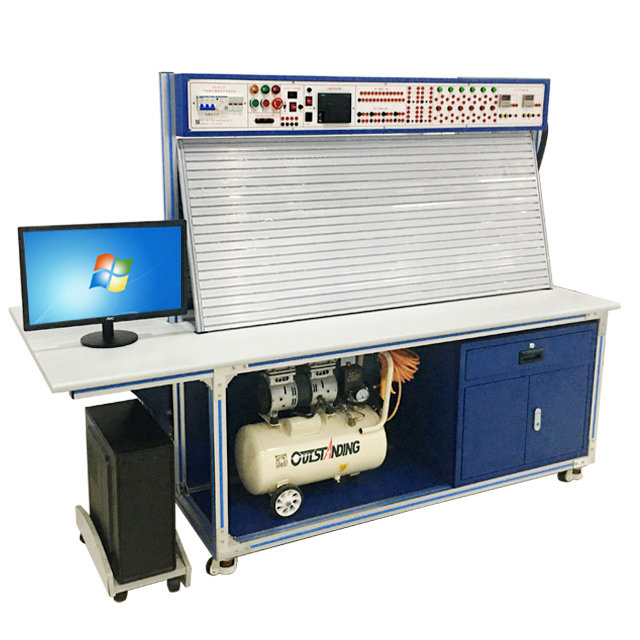

         控制屏采用钣金结构与工业铝型材一体化设计，工业铝型材在钣金的基础上建立一个固定阀板的平台，主要用于安装液压相关元件，型材表面有标准的两道固定槽，两道之间距离为40mm,最上面层主要以电气控制及挂件位置。

        实训桌铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，实训桌下方设有元器件储存柜，并装有铝型材，用于存放元器件。造型美观大方。

       电源模块电源部分配套三只量程为0-450V的交流电压表，监控装置的输入电压，同时装有三只10A带灯保险丝（如出现保险丝灯亮时，保险丝已熔断，提示更换）。启动/停止按钮主要用于控制液压泵站是否通电。左下角配置卸荷加载控制旋钮开关。同时还配置了急停按钮。右侧还提供气动控制回路中的DC24V直流电压。并带有3位半的表头输出指示。右下角配有控制方式切换旋钮开关，分为手动操作和PLC控制等控制方式。

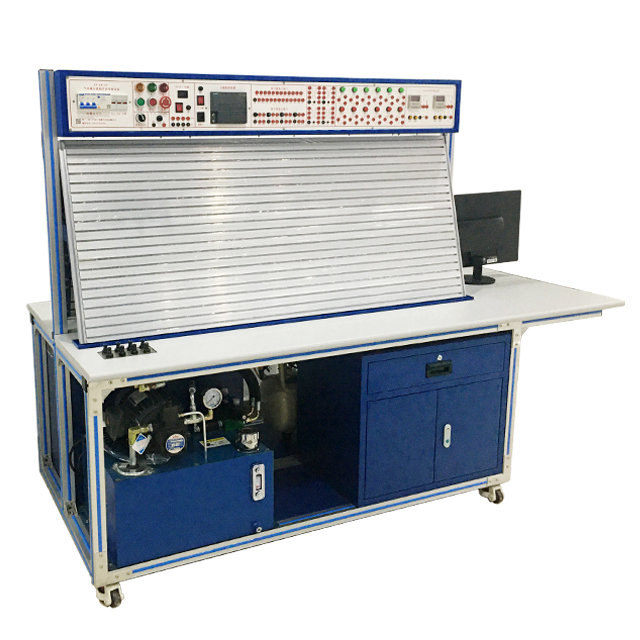

液压泵站采用系统额定工作压力：6.3MPa；

变量叶片泵-电机1套：采用内轴一体式安装，结构紧凑，噪音低；变量叶片泵：额定流量8L/min，压力7MPa；电机：三相交流电压，

额定功率：1.5kW，额定转速1420r/min；

吸油过滤器WU-40×100J

油温液面计YWZ-100T

清洁盖FCL-04

空气滤清器QUQ2

铝型材30*30

油箱：公称容积最大90L，2mm钢板
