一、产品概述

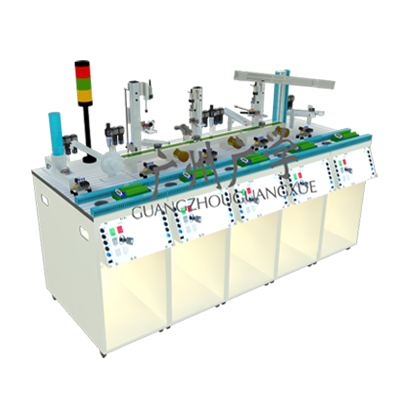

GX-ZDH13G机电一体化综合实训系统（世界技能大赛训练平台MPS）实训设备为模块化开放式设计结构，不仅可作为独立的系统单独使用，也可以作为子系统与其它类似设备组合，构成自动化生产线系统，具有功能的任意组合性，可扩展性等优点；实训设备的PLC控制板为可拆卸式，实训台既可作机电一体化训练的组合，又可随时加入新的未知功能模块的组合。实训设备专业规范评价内容与世界技能大赛设备功能对接。各种气动元件、电气元件以及机械运动执行机构的工作过程及运行状态具有直观性。
二、技术参数
1)外形尺寸：L2500mm×W800mm×H1500mm；
2)工作电源：AC 220V±10% 50HZ；
3)环境温度：-10～50℃；
4)相对温度：≤85%；
5)安全保护：漏电保护，过流保护，短路保护；
6)整机重量：70kg。

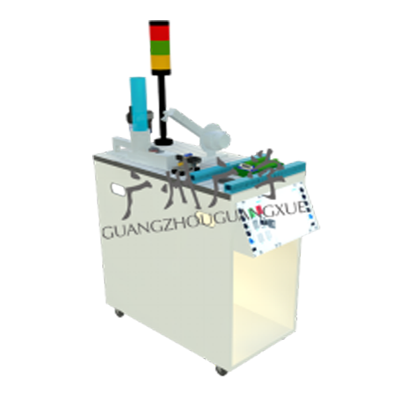

GX-ZDH13G-Ⅰ供料单元工作站
1、功能描述
供料工作单元的主要作用应是提供加工工件。在管状料仓中存放8个工件。供料过程中，双作用气缸应逐一从料仓中推出工件，由转换模块上带有真空吸盘的夹钳应将工件吸起，转换模块的转臂在旋转缸的驱动下将工件转换至下一个工作站。
2、技术参数
(1)输入电源:单相AC220V±10%；
(2)整体功率：≤1.5kVA；
(3)工作压力：600 KPa (6 bar)；
(4)工作电源：稳压电源DC 24 V；
(5)PLC：7个数字量输入、5个数字量输出；(16+16)
(6)铝合金板材厚度：32mm
(7)工作环境：温度-5ºC～+40ºC；湿度85%（25ºC）；海拔＜4000m
(8)整机重量：≤50Kg。

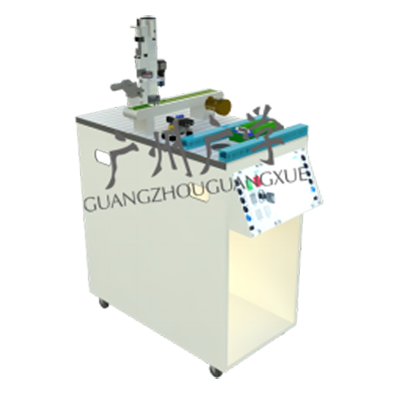

GX-ZDH13G-Ⅱ检测单元工作站
1、功能描述
检测单元的主要任务是对上一单元提供的工件进行材料检测、高度检测及开口朝向的检测,向系统控制中心提供检测数据。
2、技术参数
(1)输入电源:单相AC220V±10%；
(2)整体功率：≤1.5kVA；
(3)工作压力：600 KPa (6 bar)；
(4)工作电源：稳压电源DC 24 V；
(5)PLC：8个数字量输入、5个数字量输出；（16+16+AI1）
(6)铝合金板材厚度：32mm
(7)工作环境：温度-5ºC～+40ºC；湿度85%（25ºC）；海拔＜4000m
(8)整机重量：≤50Kg。

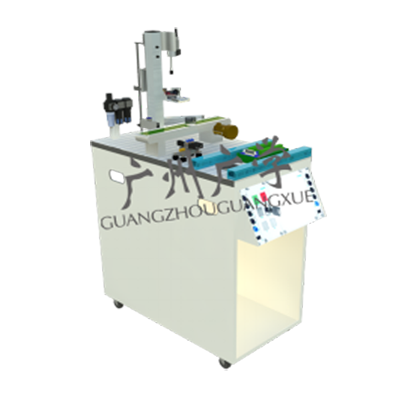

GX-ZDH13G-Ⅲ翻转单元工作站
1、功能描述
翻转单元的主要任务是对上一单元提供的工件，在需要倾斜、翻转或清空工件时，可以使用翻转模块。终端位置传感器用来检测所有运动的状态。 终端缓冲确保运动装置平缓达到终端位置。
2、技术参数
(1)输入电源:单相AC220V±10%；
(2)整体功率：≤1.5kVA；
(3)工作压力：600 KPa (6 bar)；
(4)工作电源：稳压电源DC 24 V；
(5)PLC：8个数字量输入、5个数字量输出；（16+16）
(6)铝合金板材厚度：32mm
(7)工作环境：温度-5ºC～+40ºC；湿度85%（25ºC）；海拔＜4000m
(8)整机重量：≤50Kg。

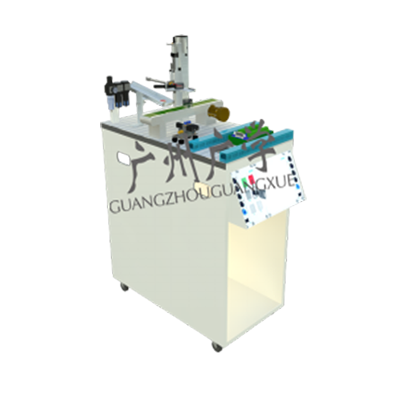

GX-ZDH13G-Ⅳ组装单元工作站
1、功能描述
通过漫射式传感器检测到工件,工件传送到传送带上的气动分离器并且由第二个传感器检测. 拾取和放置模块将滑槽上工件组装到工件上. 通过分离器释放完整的工件并传送到传送带的末端.在传送带的末端光纤式传感器检测工件。
2、技术参数
(1)输入电源:单相AC220V±10%；
(2)整体功率：≤1.5kVA；
(3)工作压力：600 KPa (6 bar)；
(4)工作电源：稳压电源DC 24 V；
(5)PLC：8个数字量输入、5个数字量输出；（16+16）
(6)铝合金板材厚度：32mm
(7)工作环境：温度-5ºC～+40ºC；湿度85%（25ºC）；海拔＜4000m
(8)整机重量：≤50Kg。

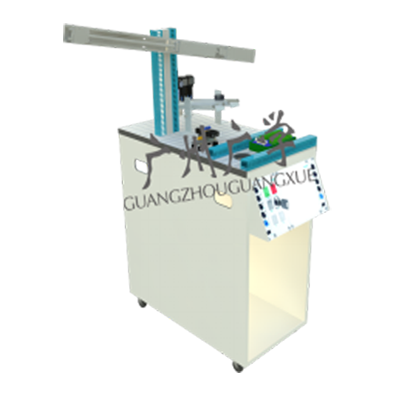

GX-ZDH13G-Ⅴ电操作手单元工作站
1、功能描述
操作手工作单元必需配置柔性电驱动二自由度操作装置。漫反射式光电传感器应对放置在支架上的工件进行检测。提取装置上的气爪手应将工件从该位置提起，气爪手上必需装有光电式传感器用于区分“黑色”及“非黑色”工件，并将工件根据检测结果放置在不同的滑槽中。本工作单元应可以与其他工作单元组合，工件也可以被直接传输到下一个工作单元。
2、技术参数
(1)输入电源:单相AC220V±10%；
(2)整体功率：≤1.5kVA；
(3)工作压力：600 KPa (6 bar)；
(4)工作电源：稳压电源DC 24 V；
(5)PLC：7个数字量输入、5个数字量输出；
(6)铝合金板材厚度：32mm
(7)工作环境：温度-5ºC～+40ºC；湿度85%（25ºC）；海拔＜4000m
(8)整机重量：≤50Kg。
