GX-DT04C 电机控制实训考核设备

一、电机原理及检修技能实训装置技术性能

1)输入电压：三相四线（或三相五线）～380V±10% 50Hz；

2)工作环境：环境温度范围为-10～＋40℃ 相对温度＜85%（25℃）；

3)装置容量：＜1.5KVA；

4)重 量：100kg；

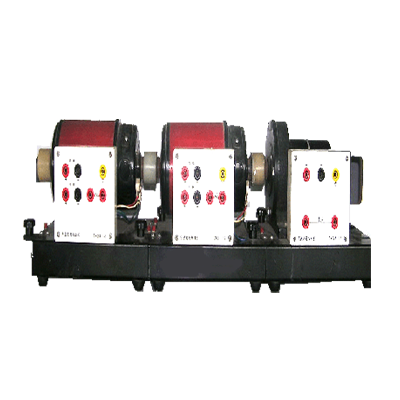

5)电机类型：交流异步电机，伺服电机，直流电机，步进电机，双闭环直流调速电机等。

二、主要的技术参数

1) 触发输出(六路双脉冲列)；

2)脉冲宽度：≥1mS；

3)脉冲电流峰值：≥800mA；

4)脉冲电压峰值：≥8V；

5)移相范围：0～170°；

6)触发25A、1600V的可控硅，适用于整流与逆变电路；

7)调节特性：设有速度(电压)、电流双闭环调节器；

8)输入控制电压：0～15V，或外接给定电位器进行控制；

2) 反馈参数：

1)速度(电压)反馈输入：直流15V

2)电流反馈输入：直流分流器75mV

3) 控制方式：输入控制运行连续工作

4) 过电流保护：当主电路达到设定过电流值时，触发脉冲快速移至β=35°位置并自锁，按复位开关或断电后重新通电保护解除。

5) 工作环境：

6)环境温度：0～40℃

7)相对湿度：＜85%

8)工作电源：三相380V±10%  50HZ

9 ) 整机功耗：＜300W
