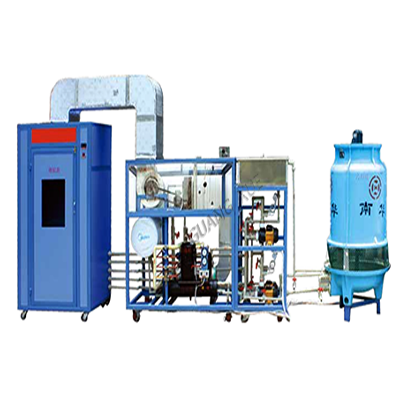

GX-ZLZR18A 智能型中央空调实训设备

一、产品概述

      GX-ZLZR18A 智能型中央空调实训设备是在GX-ZLZR18的基础上增加了自动化控制系统中的数据采集与监控技术等制冷领域中的新技术的应用。该设备的采用PLC以及数据采集模块作为控制器件，面板上安装有检测系统各工作状态的智能型数显仪表，能实时地监控系统的工作状态，同时，该设备还具有实时监控功能，能通过计算机实时地反映系统的工作状况，如仪器仪表的显示、水循环系统的工作过程，送回风系统的工作状态等。该设备是将中央空调微型化，同时，保证整个中央空调系统的完整性和合理性，整套实验设备可演示夏季制冷循环、冬季制热循环。系统中装有各种参数显示仪表，可显示各机组的工作状态及蒸发器、冷凝器、冷却塔、模拟锅炉等的进出水温度，便于学生观察、了解各种参数的变化情况和系统的工作状况。该实验台还人为增加了一些辅助设备，使设备能产生18种在实际运行中可能发生的故障，便于学生了解故障现象和排除故障。

二、技术参数

1)输入电源：AC380V±5%(三相五线)  50Hz；

2)安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护；

3)额定功率：3KW；

4)制冷剂：F-22；

5)P  L  C：FX2N-48MR；

6)扩展模块：FX2N-8AD；

7)变频器：FR-E540-0.75K；

8)触摸屏：GT1155-QSBD-C；

9)传感器：PT-100；

10)环境温度：-10℃～40℃；

11)相对湿度：≤85%；

12)外形尺寸：5500×1000×2300mm；

13)设备重量：450Kg。
