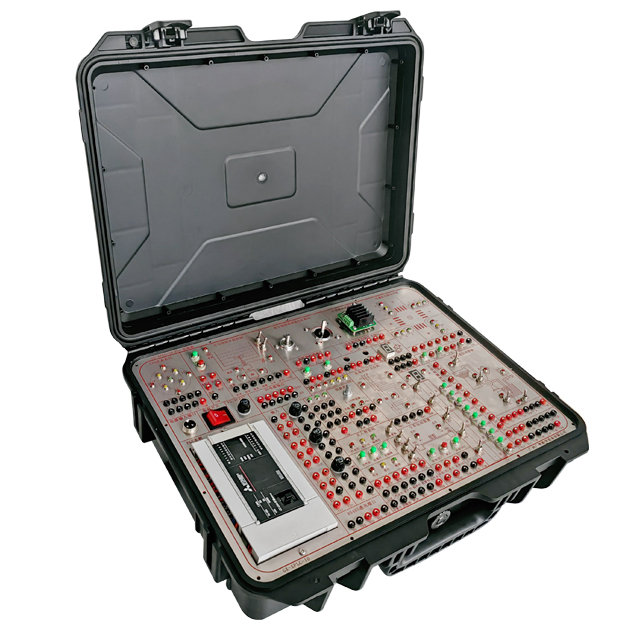

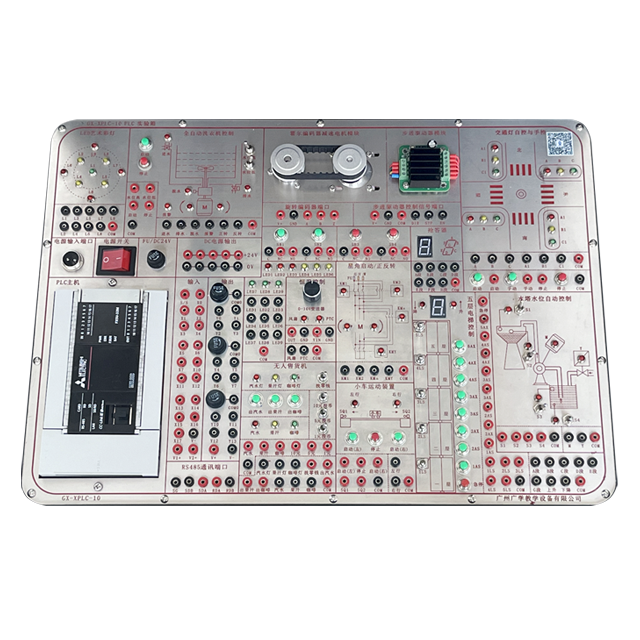

GX-XPLC-10 PLC实验箱

一、产品概述

1. 用途：支撑《电气控制与可编程控制器》《可编程控制器课程设计》等课程教学。

2. 技术参数： PLC 参数：

2.1 控制规模： 32~256 点(CPU 单元： 32/64/80 点) CC- Link，AnyWireASLINK 和 Bitty 包括远程 I/O 最大 512 点。

2.2 集成了数字量输入/输出通道、模拟量输入/输出通道、RS485、以太网接口等，并配备扩展的模拟量模块。

2.3 内置 SD 卡插槽：最大达到 4G 字节(SD/ SDHC 存储卡)

2.4 内置定位：独立的 4 轴 200kHz 的脉冲输出

2.5 内置速计数器：最大 8ch 200kHz 高速脉冲输入

2.6实训模块（含完整的实验指导书）：可编程控制器基本指令编程练习模块；交通信号灯 PLC 自动控制实验模块；全自动洗衣机PLC 自动控制实验模块；LED PLC 自动控制实验模块； 艺术彩灯造形的 PLC 自动控制实验模块；电机自动控制演示板； 星角启动的 PLC 自动控制实验模块；无人售货的 PLC 自动控制实验模块；水塔自动供水实验模块；自动送料装车实验模块； 抢答器控制实验模块；变频调速控制实验；直流伺服电机的 PLC 控制；模拟量的输入输出应用；高速计数器的使用；恒温控制装置的 PLC 控制；五层电梯 PLC 自动控制实验模块等。

二、技术参数

1)工作电源：单相三线220V±5％   50Hz；

2)安全保护：熔断器保护；

3)外形尺寸：475×370×95mm；

4)额定功率：<0.5KW；

5)环境温度：－10℃～40 ℃；

6)相对湿度：<85%；

7)设备重量：20Kg。
