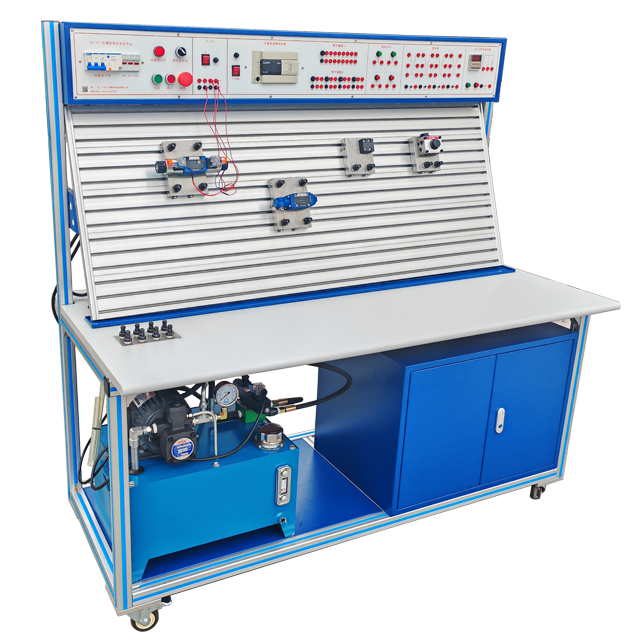

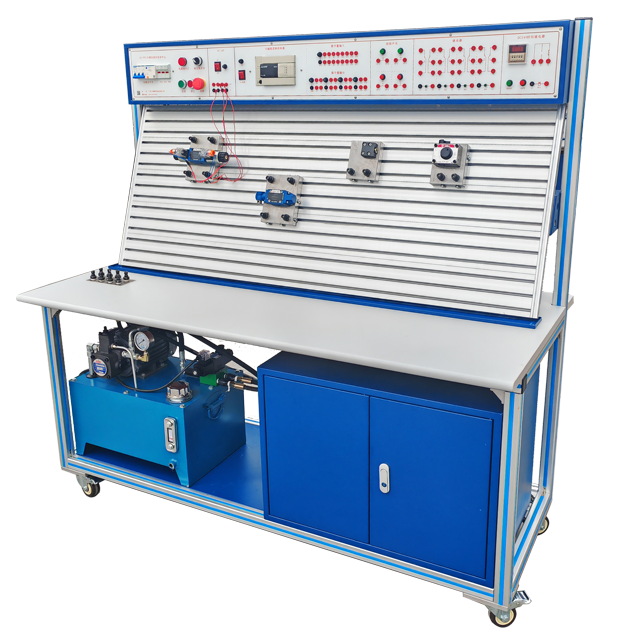

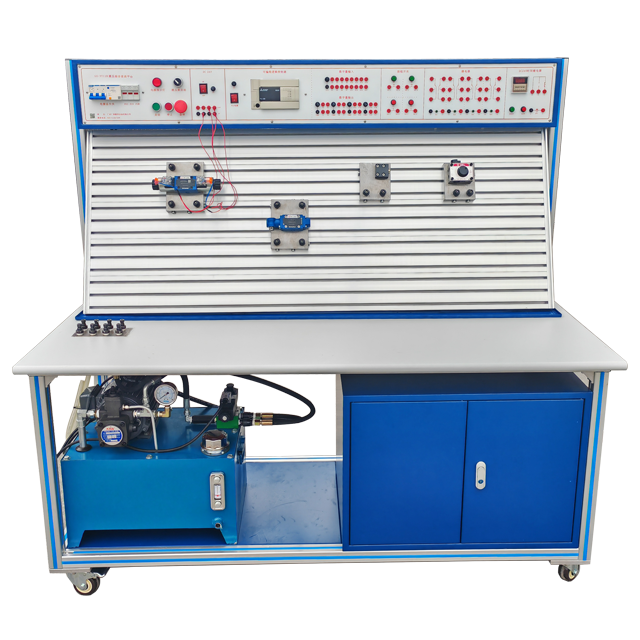

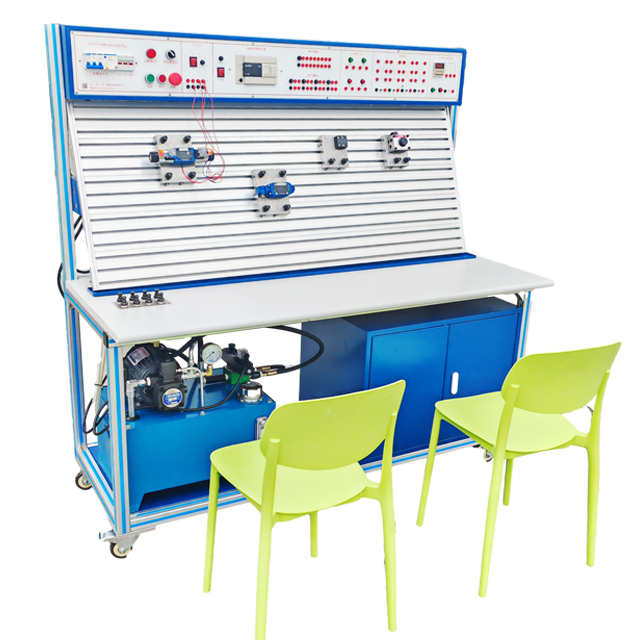

GX-YY11B 液压综合实训平台

一、产品概述

     该设备采用“平台式设计、模块化组合式应用”的新思路，液压元件选用的工业级器件，设备配置有常用液压元件、可编程控制器模块、电源模块、按钮模块、时间继电器模块、继电器模块等器件，使用人可独立地进行液压回路设计、安装、调试、故障排除、编制控制程序等操作实训。

二、技术参数

1.液压源：限压式变量泵；

2.泵流量：1×4L/min；

3.压力：1~7Mpa；

4.功率：0.75KW；

5. 供电电压：AC220V/380V；

6.直流电压：24V；

7.PLC：FX3U-32MR；

8.外形尺寸(mm)：1600×750×1700mm。
